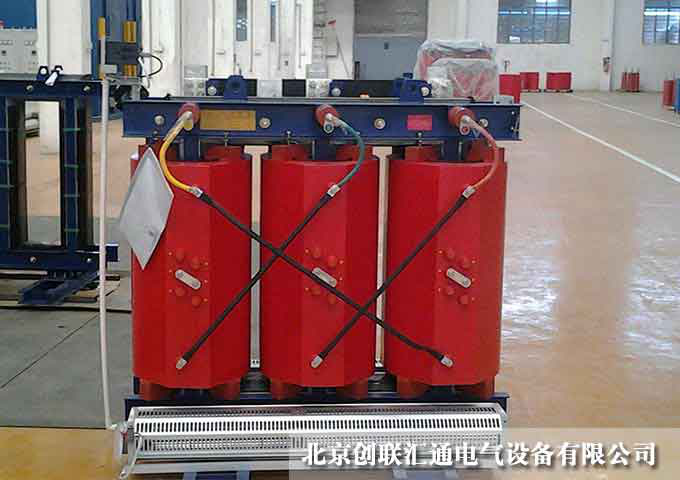

電爐干式變壓器

　　

　　電爐變壓器大抵可分為3類：電阻爐變壓器、電弧爐變壓器和感應爐變壓器。

　　

　　電阻爐變壓器用于機器零件加熱、熱處置、粉末冶金燒結、有色金屬熔煉等的電阻爐和鹽浴爐。因?yàn)槠浒l(fā)燒體的電阻太小，或在升溫進程中發燒體電阻的轉變太大，以是必要在爐子和電力網之間裝備一臺電阻爐變壓器，以下降和調理電爐的輸入電壓。三相電阻爐變壓器。小容量、低電壓的電阻爐變壓器與鹽浴爐變壓器多為干式變壓器，帶箱殼，天然冷卻；中等容量（數百至數千伏安）的電阻爐變壓器多為油浸自冷式變壓器；大容量的則為逼迫油輪回水冷式變壓器。

　　

　　電弧爐變壓器給用于鋼鐵冶煉的電弧爐供電的公用變壓器。容量大，布局龐大，手藝要求較高。其副邊電抬高，普通從數十伏到數百伏，并要求能在較大規模內調理；副邊電流常常達數千至數萬安。另外在鋼鐵冶煉中,融化期需求功率大,要求變壓器能在2小時內有20%的過載才能。在煉鋼進程中，因?yàn)闋t料的傾圮輕易形成電極短路，以是電弧爐變壓器的原邊應串入限流電抗器，或使其具有較大?電爐變壓器的阻抗，以限定短路電流。電爐運轉時還要求供電的變壓器能調理電壓。　



　電爐變壓器的調壓體例有兩種。

　　

　?、匍g接調壓法：在變壓器原繞組上，引出抽頭接分接開關。在原邊三相之間還可用△-Y換接來實現副邊電壓調理?！?Y換接是一種很經濟的調壓體例，在不改動原邊匝數的根本上,就可以將副邊電壓下降到本來的1/ 。因每相繞組有9個抽頭，加上△-Y換接,統共能獲得2×9即18級電壓。

　　

　　②直接調壓法：主變壓器1是一臺三繞組變壓器（見多繞組變壓器），

　　

　　1繞組是高壓繞組,接到電網；

　　

　　2繞組是帶抽頭的繞組，經由過程分接開關與串連變壓器Ⅱ的原繞組4串連；

　　

　　3繞組與串連變壓器Ⅱ的副繞組5串連，對電爐負載供電。經由過程分接開關改動串連變壓器Ⅱ的原邊電壓，能使3、5繞組輸出的電壓產生轉變。接到負載上的3、5繞組，普通只要1～2匝，凡是由銅或鋁板制成8字形線圈。

　　

　　感到爐變壓器用于融化玄色和有色金屬的感到爐，本色上是一臺特別的Satons電爐變壓器。

　　

　　感到爐分有死心和無死心兩種。有死心感到爐是一種具有死心及短路副繞組的變壓器。變壓器原繞組毗連電源,副繞組現實上只要一匝，它就是裝在融化槽內的融化金屬。當原繞組通有電流時，副繞組就發生感到電流，在槽中暢通，從而收回?zé)崃?，使金屬融化?/div>
